弹簧的绘制：

      弹簧是一种用来减振、夹紧、测力和储存能量的零件，种类很多，用途很广。常见的弹簧有圆柱螺旋压缩弹簧、拉伸弹簧、扭转弹簧、涡卷弹簧等。

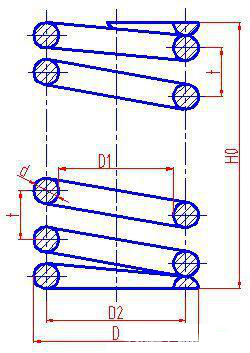

      一、圆柱螺旋压缩弹簧的各部分名称及尺寸计算

（1）弹簧丝直径d：制造弹簧的钢丝直径。

（2）弹簧直径：

弹簧外径D，弹簧的最大直径。

弹簧内径D1，弹簧的最小直径，D1=D-2d。

弹簧中径D2，弹簧的平均直径，D2=D1+d=D-d=（D+D1）/2。

（3）节距t：除支承圈外，弹簧相邻两圈在对应两点间沿轴向的距离。

（4）有效圈数n ：实际参加工作（变形）的圈数。

支承圈数n2：弹簧两端各有3/4—5/4圈并紧磨平的支承圈，使弹簧两端受力均匀、支承平稳。

n2=1.5或 n2=2或 n2=2.5。

总圈数：n1 = n +n2 。



（5）弹簧的自由高度Ho: 弹簧不受外力时的高度。 H0=nt+（n2-0.5)d

（6）弹簧展开长度L ：制造弹簧时所需金属丝的长度



二、圆柱螺旋弹簧的规定画法

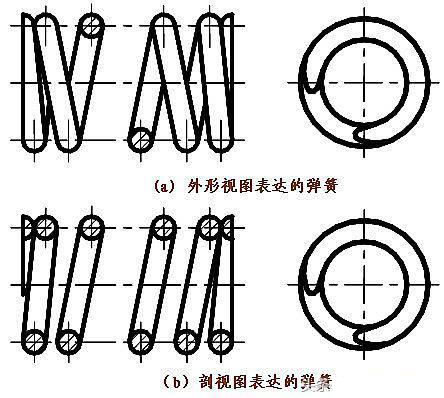

（1）单个圆柱弹簧的规定画法，可画成视图、剖视图（如下图a、下图b所示）。

（2）在平行于螺旋弹簧轴线的投影面的视图中，各圈轮廓线画成直线。

（3）有支承圈时均按2.5圈绘制，必要时也可按支承圈的实际结构绘制。

（4）有效圈在四圈以上的螺旋弹簧，允许每端只画两圈（不包括支承圈），中间各圈可省略不画，允许缩短长度。

（5）不论弹簧旋向如何，均可画成右旋，但左旋弹簧应在图上注明“左旋”。

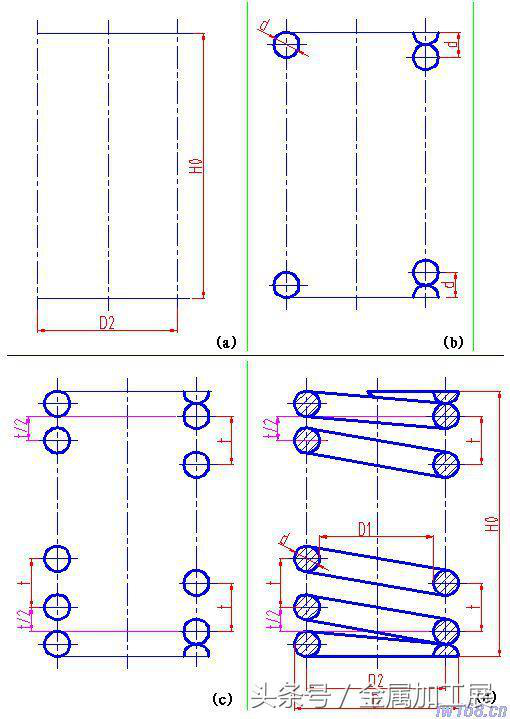

三、圆柱螺旋弹簧的作图步骤

圆柱螺旋压缩弹簧的作图步骤，请看下图。

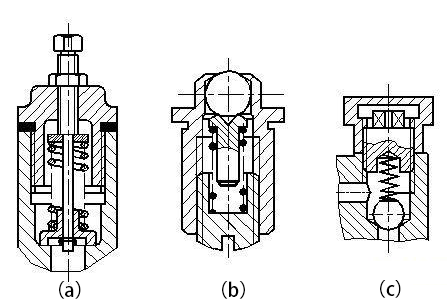

四、装配图中弹簧的画法。

圆柱螺旋压缩弹簧在装配图中的画法见下图。

画法说明：

（1）被弹簧挡住的结构一般不画出，可见部分应从弹簧钢丝剖面中心线或外轮廓线画起，如下图（a）。

（2）当图形上的弹簧丝剖面直径小于或等于2毫米时，可以涂黑表示，如下图（b）；

当图形上的簧丝直径小于或等于2毫米时，也可以采用示意画法，如下图（c）。
